泵－－蓄势器传动是在动力系统中增加了蓄势器。蓄势器的作用在于储存高压液体，平衡液压泵的负荷。一般利用高压气体来保持储存于蓄势器罐中的液体压力，因此蓄势器是由几个气罐与水罐并联而成。在液压机不需要大量高压液体时，如回程或停止时，液压泵输出的高压液体可部分或全部储存于蓄势器水罐中，而当液压机需要大量高压液体时，则由液压泵及蓄势器同时供应。

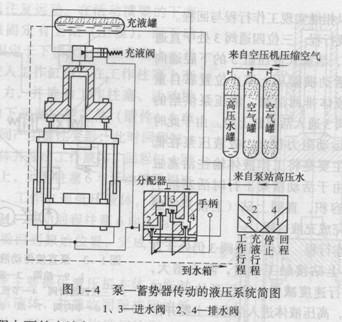

图1—4为这种传动的液压系统简图，它由摇杆式四阀分配器来实现各个行程。在液压机上部有充液罐及充液阀。充液罐内储存有0．4～0．6MPa的低压液体，它的上部是同样压力的压缩空气。
1．充液行程
工作循环开始时，回程缸排水阀2开启，活动横梁从上停止位置靠重力下行，回程缸中的液体排回水箱或充液罐。由于活动横梁带动工作缸的柱塞下行，工作缸内液体压力下降，在工作缸和充液罐中液体压力差的作用下，充液阀被顶开，充液罐内的液体在低压压缩空气及重力的作用下，大量流人工作缸内，实现活动横梁空程向下的充液行程，直到上砧(上模)接触工件时，活动横梁运动停止，工作缸和充液罐中的液体压力差消失，充液阀在弹簧作用下自动关闭。为使充液行程平稳，在充液行程接近终点时，应降低回程缸排水阀的开启高度，使活动横梁减速，以减少撞击与振动。
2．工作行程
充液行程结束后，充液阀应完全关闭，回程缸仍通低压。当工作缸进水阀3打开时，从液压泵或蓄势器来的高压液体，经充液阀腔进人工作缸，并作用于工作柱塞上，迫使活动横梁及上砧对工件进行压力加工。此时，回程缸排水阀2必须继续打开排液。
3．回程
工作行程结束后，工作缸进水阀3先关闭，然后工作缸排水阀4打开，卸掉工作缸和相应管道中高压液体的压力，之后回程缸排水阀2关闭，回程缸进水阀1打开，使回程缸和充液阀接力器接通高压液体，强迫顶开充液阀，活动横梁在回程缸内高压液体推动下，向上运动，迫使工作缸中的大量液体排人充液罐。
4．停止(悬空)
当活动横梁上行到所希望的停止位置时，NNg进水N 1关闭，此时回程缸的排水阀2仍应处于关闭状态，活动横梁等运动部分的重量，由封闭在回程缸内的液体来支撑。因此，只要回程系统内的液体不泄漏，活动横梁可以停在行程中任意所需的位置上。此时，工作缸的排水阀仍应继续开启，以保持工作缸仍通低压。
泵一蓄势器传动的动力系统中，泵和蓄势器供给的液体压力保持在蓄势器压力波动值的范围内。波动范围约为最高压力的10％一15％，视气罐的容积大小而定。
在泵直接传动形式中，活动横梁的行程速度取决于泵的供液量，而与工件的变形阻力无关，而在泵一蓄势器传动形式中，活动横梁的工作行程速度则随工件变形阻力的增加而减少，与泵的供液量无直接关系。
