四辊卷板机液压同步控制系统研究及设计原理
发布时间：2012/4/17
　　在本设备中的液压同步控制系统我采用了开关量控制，即采用电磁换向阀直接进行控制的方法。开关量一般应用在开环控制回路中，电磁换向阀能够起到控制油路通、断的作用，通过控制电磁换向阀是否带电即可控制油路的通、断。
　　当1DT电磁铁带电时，使得3DT、4DT电磁铁得电，油缸A口进油，使得辊子两端升起，B口回油。若油缸1的一段到达了指定刻度时，油缸2一段尚未到达，则电磁铁3DT断电，油缸1停止进油，直至油缸2一端也到达指定刻度时，4DT电磁铁断电。由此来保证四辊卷板机在加工过程中，下辊与上辊之间间隙保持一致，实现下辊的轴线与上辊的轴线始终保持平行。
　　2DT电磁铁带电时，3DT、4DT电磁铁得电，B口进油，使辊子下降，A口回油。
　　　　　　

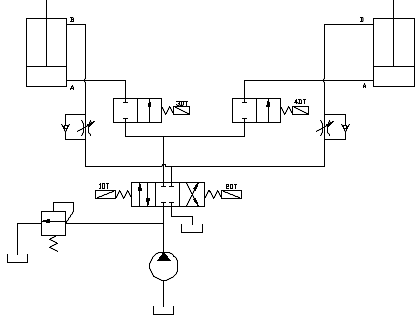

　　　　　　　　　　　　　图8-3 四辊卷板机液压系统工作原理图
